سیستم Surface Measurement While Drilling (SMWD)

معرفی خدمت

در میادین نفتی امروزی، جایی که هزینه و کارایی کلیدی است، شرکت‌های نفتی به مجموعه داده‌های کاملاً جامع از هر چاه حفر شده نیاز دارند. اندازه‌گیری سطحی هنگام حفاری یا SMWD، پتانسیل کامل سیلات و خرده‌های حفاری را در دسترس قرار می‌دهد. داده‌های جمع آوری شده به خودی خود ارزشمند هستند. هدف اندازه‌گیری سطحی هنگام حفاری، دریافت داده‌های کمی از ویژگی‌­های خرده و سیال حفاری بدست آمده از ته چاه و نمایش آن اطلاعات به گونه‌ای است که برای اپراتورهای دکل معنادار باشد. آنالیزهای پیوستۀ همزمان با حفاری بر روی سیال و خرده‌ حفاری، نظارت همه جانبه بر عملیات حفاری و نیز انجام محاسبات فنی و تخصصی و تحلیل‌های سر چاهی است که نهایتاً اطلاعات بسیار با ارزشی را از وضعیت زیر سطحی لایه‌های زمین و نیز وضعیت عملیات حفاری بر روی دکل حفاری را ارائه می‌دهد. تمامی این داده‌ها در زمان واقعی (real time) بدست آمده توسط نرم‌افزار هوش مصنوعی، برای افزایش کارایی حفاری، بهبود geosteering و بهینه‌سازی فرآیند تکمیل چاه استفاده می‌شوند. SMWD روشی برای دستیابی به اطلاعات ژئوشیمیایی می‌باشد که به وسیله ابزارهای ته چاه و مغزه‌ها نمی‌توان به آن‌ها دست یافت.

مهم‌ترین روش‌های اندازه‌گیری سطح هنگام حفاری یا SMWD شامل:

GeoHC

اندازه­‌گیری مقادیر Total HydroCarbon (FID) بهمراه ترکیبات آلکان و آروماتیک گاز هیدروکربنی در رنج (C₁-C₈) در حین حفاری می‌تواند نشان دهنده وجود یک مخزن بالقوه نفت یا گاز باشد و منعکس کننده نوع سیال مخزن، موقعیت، وسعت سازند حامل هیدروکربن و ویژگی‌های پتروفیزیکی سنگ‌های حفاری شده باشد.

کاربردها:

-  تغییرات سنگ‌شناسی در زمان واقعی (Real-Time)

-  تعیین خانواده هیدروکربن

-   تعیین سطح تماس هیدروکربن با آب

-  ارزیابی تغییرات عمودی سیال در زون تولیدی

-   خصوصیات سیالات (ARO-ALK/PHASE/Wh/Bh/GLR/LHR/FS/PI/FMPP و غیره)

-   تعیین مقادیر ترکیبات مهم اقتصادی نظیر اکتان

GeoROX

تجزیه و تحلیل میدانی ژئوشیمی معدنی در زمان واقعی (Real-Time) بر روی خرده‌های حفاری

GeoROX مشخصات کانی‌شناسی و ترکیب شیمیایی دقیق سنگ‌ها را بر روی خرده‌های حفاری و مغزه‌ها ارائه می‌دهد. ترکیبی از آنالیز فلورسانس اشعه ایکس (XRF) و اندازه‌گیری‌های پراش پرتو ایکس (XRD) تقریباً در زمان واقعی در محل چاه به دست می‌آید. تمام اطلاعات کلیدی شیمیایی، کانی‌شناسی و ژئومکانیکی ظرف 1 ساعت پس از حفاری یک سازند آماده می‌گردد.

کاربردها:

-  ارزیابی شکنندگی مواد معدنی جهت برنامه‌ریزی تحریک هیدرولیکی

- تهیه مدل‌های شیمی چینه‌شناسی که جهت Picking Casing و Core Points استفاده می‌شود

-  جایگزین لاگ­‌های طیف سنجی عنصری ته چاه و پرتو طیفی گاما

-  تحصیل داده‌های ژئوشیمیایی در زمان واقعی (Real-Time)، در مقایسه با نتایج آزمایشگاهی با تاخیر

-  درک تغییرات دیاژنتیکی و تاریخچه رسوبگذاری

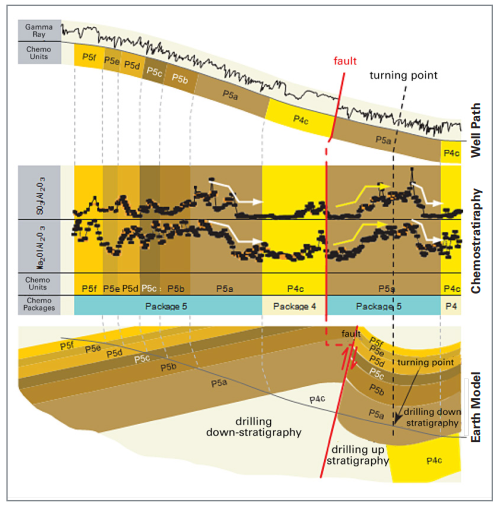

-  کمک به Positioning چاه افقی و مسیر حرکت از طریق Chemosteering

- استفاده از داده­‌های بدست آمده Chemostratigraphy در زمان واقعی (Real-Time) جهت بهبود استراتژی‌های تکمیل چاه

GeoSource

سرویس GeoSource تجزیه و تحلیل ژئوشیمیایی مخزن و سنگ‌منشاء را ارائه می‌دهد. با استفاده از این سرویس متخصصان ژئوشیمیست قادر خواهند بود مواد آلی موجود در سنگ را برای ارزیابی پتانسیل سنگ‌منشاء، بلوغ حرارتی و خواستگاه مشخص کنند. GeoSource یک روش منحصر به فرد است زیرا اطلاعات TOC و Pyrolysis را در این هنگام حفاری ارائه می‌­دهد.

کاربردها

-  اندازه گیری مستقیم TOC بر خلاف روش محاسباتی استنباط شده از طریق Wireline Calculations

-  شناسایی سریع Sweet Spots برای طراحی تکمیل پیشرفته

-  شناسایی بهترین سنگ‌منشاء برای قرار دادن مسیر چاه افقی

-  فرآیند تحلیلی و مقایسه داده‌ها به طور مستقیم با نتایج آزمایشگاهی معمولی

-  تجزیه و تحلیل اولیه نوع کروژن در مقابل نتایج آزمایشگاهی

GeoFL

تکنیک اسکن فلورسانس کل (TSF) از یک ابزار طیف‌سنجی فرابنفش (UV) پیچیده‌تر استفاده می‌کند و یک طیف فلورسانس سه بعدی یا «اثر انگشت» تولید می‌کند. این طیف از فلورسانس کل طیف های فلورسانس موجود در نفت حاصل می شود.

کاربردها:

-  انگشت نگاری نفت در پی زون عمودی

-  اندازه گیری مستقیم خواص PAH FL برای تعریف نوع هیدروکربن

-   تعیین فاصله مهاجرت با استفاده از R1

-  تعیین بلوغ حرارتی را با استفاده از R1

GeoNMR

روش رزونانس مغناطیسی هسته‌ای (NMR mud logging) یک فناوری جدید مورد استفاده در نمودار گیری گل حفاری است. عمدتاً توالی پالس CPMG (Carr-Purcell-Meiboom-Gill) را برای اندازه‌گیری Transverse Relaxation Times  (T2) مایع اعمال می‌کند. با توجه به نتایج آزمایش، نوع و اندازه نمونه تأثیر کمی بر نتایج تجزیه و تحلیل دارد.

کاربردها:

- تعیین تخلخل و نفوذپذیری،

- تعیین اشباع نفت و اشباع سیال متحرک،

-  تعیین اشباع آب کاهش نیافتنی و اشباع آب متحرک با دقت بالا از نمونه سنگ
